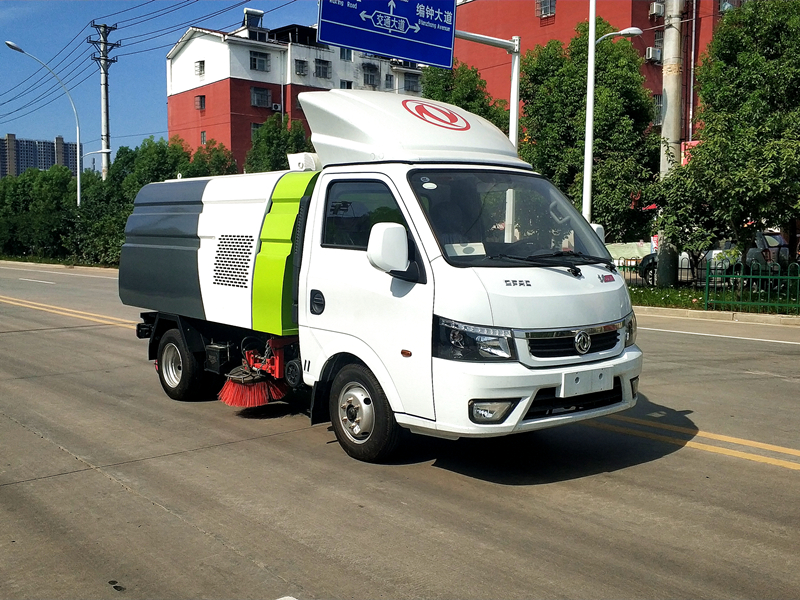

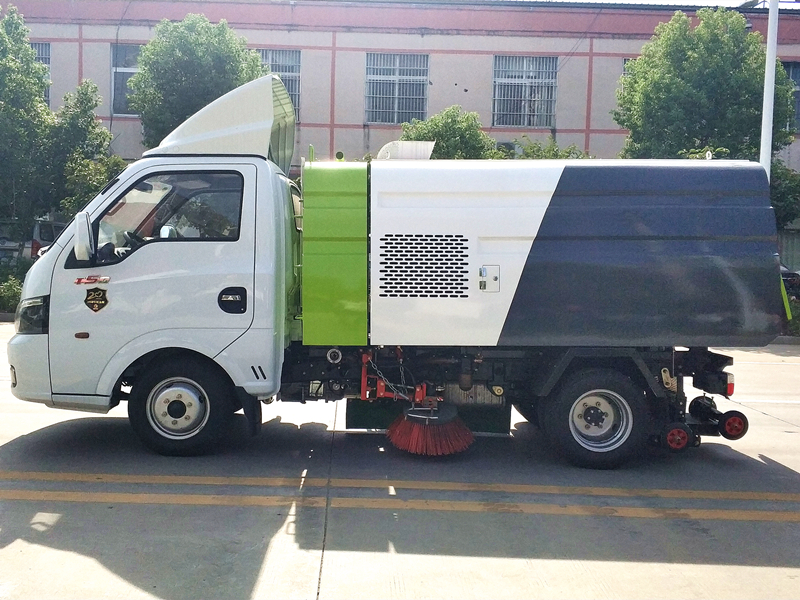

該掃路車采用東風途逸(軸距2600)國VI二類底盤改裝,加裝副發動機、風機、 清水箱、垃圾箱、左右立掃、后置吸盤,掃盤降塵系統,液壓系統、專用裝置電控系統和副車架等改裝而成。
【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 314 | ||
產品名稱 | 掃路車 | 產品型號 | HCQ5036TSLQC | ||
總質量(Kg) | 3495 | 罐體容積(m3) | |||
額定載質量(Kg) | 315 | 外形尺寸(mm) | 5410,5210,5010×1660×2190 | ||
整備質量(Kg) | 3050 | 貨廂尺寸(mm) | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 21/22 | 前懸/后懸(mm) | 1181/1229 | ||
軸荷(Kg) | 1300/2195 | **高車速(Km/h) | 100 | ||
備注 | 整車長度/軸距對應關系為(mm):5410/3000,5210/2800,5010/2600;該車裝備有垃圾箱,水箱,洗掃刷等專用裝置,具有清掃和清洗功能.發動機LJ4A15Q6:發動機**大凈功率應為79kw,,ABS型號及廠家:APG3550500A,浙江亞太機電股份有限公司。 | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1035SJ16QC | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距(mm) | 2600,2800,3000,3200,2700,3300,2850,2900,3180,3600 | ||||
輪胎規格 | 175R14LT 8PR,185R15LT 8PR,185R14LT 8PR | ||||
鋼板彈簧片數 | 3/5,6/7,9/8+4 | 前輪距(mm) | 1369,1400,1434 | ||
燃料種類 | 柴油 | 后輪距(mm) | 1214,1314,1242,1342,1355 | ||
排放依據標準 | 18352.6-2016國Ⅵ | ||||
【發動機參數】 | |||||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) | ||
LJ4A15Q6 | 柳州五菱柳機動力有限公司 | 1499 | 83 |
掃路車作為環衛設備之一,是一種集路面清掃、垃圾回收和運輸為一體的新型高效清掃設備,可廣泛適用于城市街道,市政廣場以及機場道面、城市住宅區、公園等道路清掃作業。掃路車不但可以清掃垃圾,而且還可以對道路上的空氣介質進行除塵凈化,保證了道路的干凈整齊,防止塵土飛揚,維持了路面的良好工作狀況,減少和預防了**事故的發生以及進一步延長了路面的使用壽命,既能省時省力又能高效。 水箱容積0.5立方,垃圾箱容積1.5立方。 | |

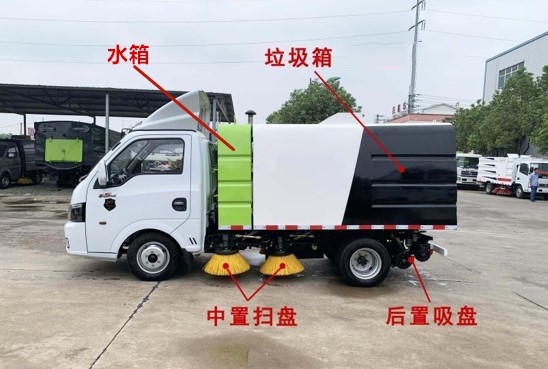

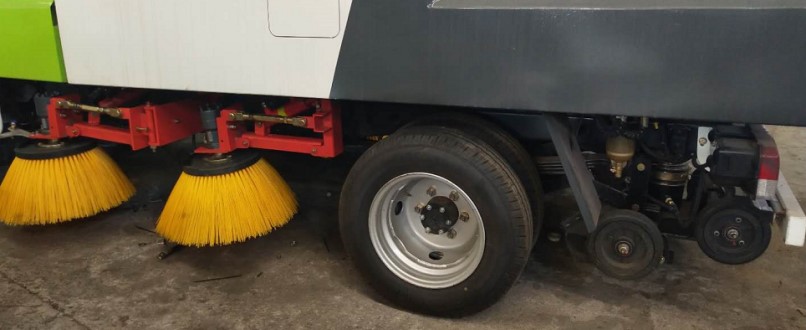

掃路車采用“中置四立掃+后置吸盤”的布置結構,掃刷是用來清掃地面的垃圾及污垢,作業時掃刷由外向內把垃圾集中掃到車輛底部,再通過吸嘴把垃圾吸入到垃圾箱內。 | |

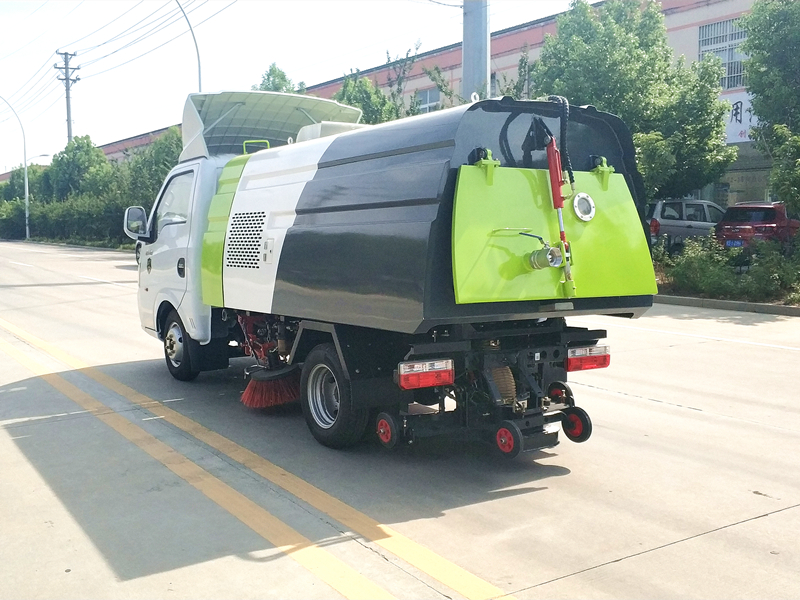

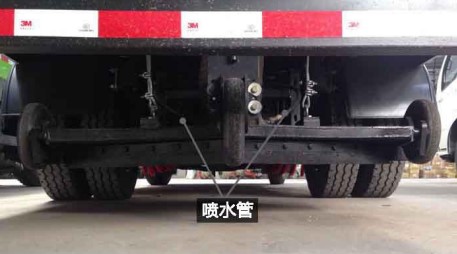

后置吸嘴,3個高度可調的吸嘴輪,能保證吸嘴與路面間合理間隙,從而達到更好的吸污效果,吸污效率更高。吸嘴上方設有噴水管、起到二次降塵的作用。 | |

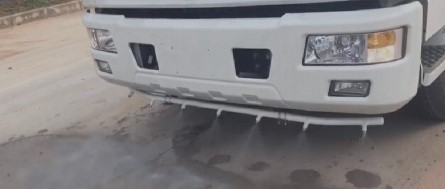

車輛可加裝前、后噴霧,在節約水的同時消除二次污染及美化路面的效果。 | |

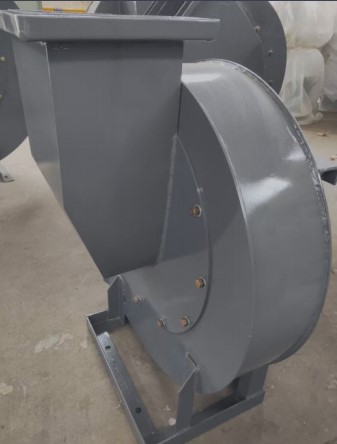

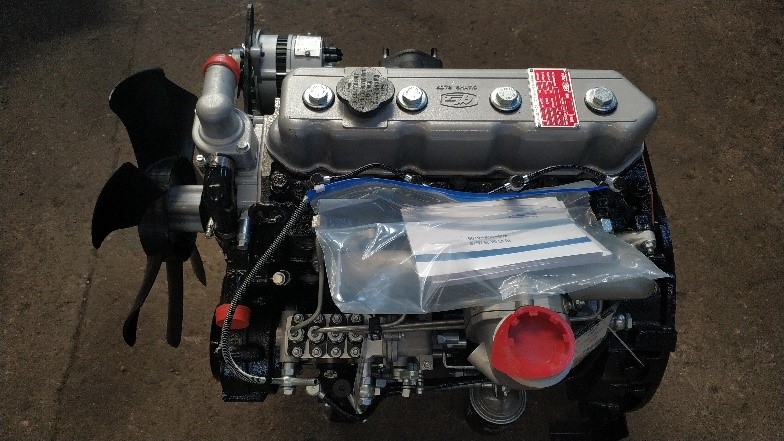

云內42kw副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放,從而實現路面清潔作業。 | |
副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面垃圾被吸入箱體內部存放,從而實現路面清潔作業。 | |

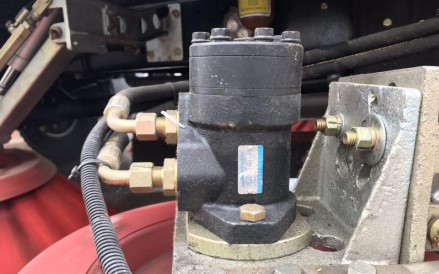

擺線馬達采用三洋馬達, 能帶動掃刷高速旋轉,性能穩定,使用壽命長,故障率低。 | |

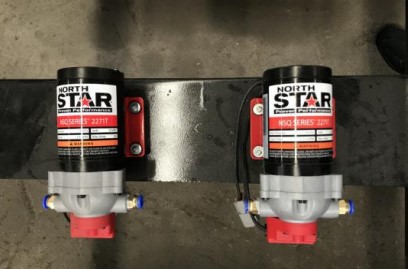

北極星電磁水泵,12V/24V,**掃刷上 方的噴水支架,有效對掃盤掃刷產生的二 次揚塵進行降塵保濕。 | |

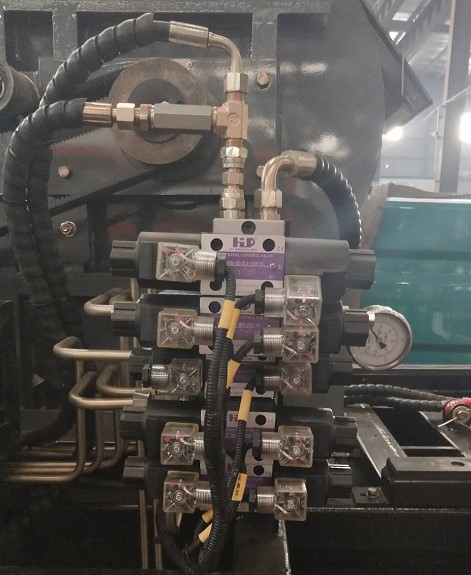

海普瑞斯電磁液壓閥組是車輛液壓系統的核心部件,**整車液壓驅動,雙向操作按鈕,包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作,隨車配備的有電磁閥**盒罩,有效避免灰塵及垃圾物進入盒內。 | |

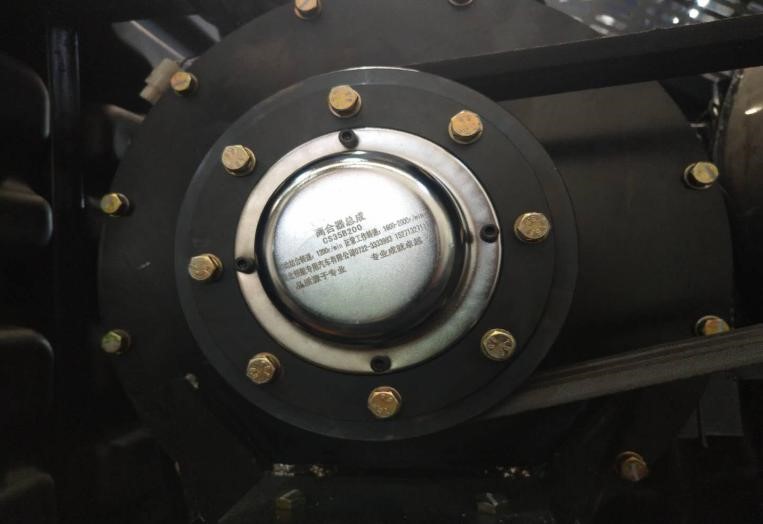

自動離合器驅動風機,減少風機啟動和停止時對發動機的沖擊。在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。 | |

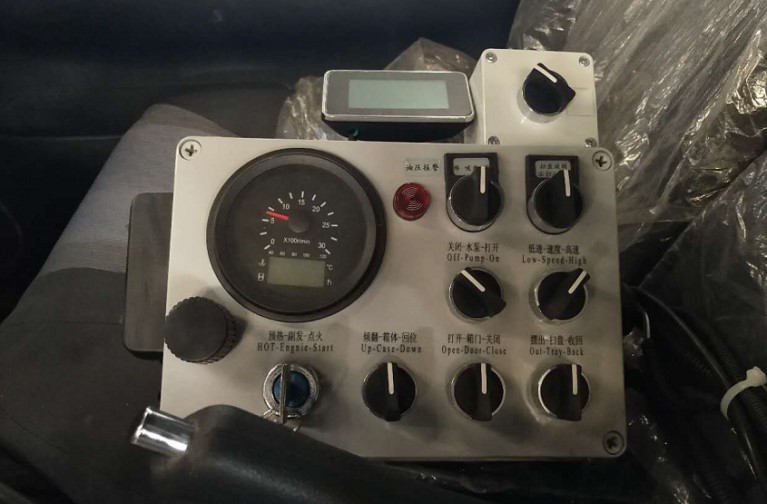

**開關采用德國西門子電控開關,集成疊加設計,駕駛室電液集中**,方便操作。 |
整車 | 車型 | 掃路車 |
整車型號 | HCQ5036TSLQC | |
外形尺寸 | 5010×1660×2190 | |
前懸/后懸(mm) | 1181/1229 | |
接近角/離去角(°) | 21/22 | |
總質量 | 3495 | |
整備質量 | 3050 | |
軸荷(前軸/中后軸)(kg) | 1300/2195 | |
底盤 | 品牌 | 東風 |
型號 | EQ1035SJ16QC | |
駕駛室 | 途逸 | |
軸距 | 2600 | |
輪胎 | 175R14LT 8PR | |
上裝 | 副發動機 | 云內42kw |
水箱/垃圾箱容積(m3) | 0.5/1.5 | |
清掃寬度(m) | 2.3 | |
作業速度(km/h) | 5-20 | |
清掃效率 | 98% | |
作業能力(㎡/h) | 35/10 | |
垃圾箱**大舉升角度/時間(°/s) | 90/5 |
